適用于科研單位、質檢機構、大專院校等場景

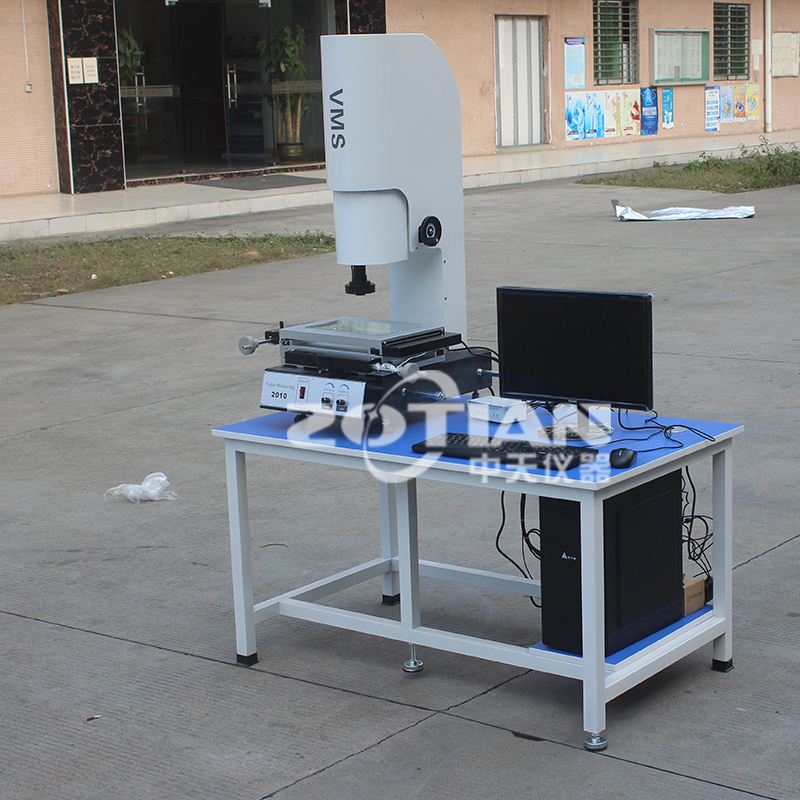

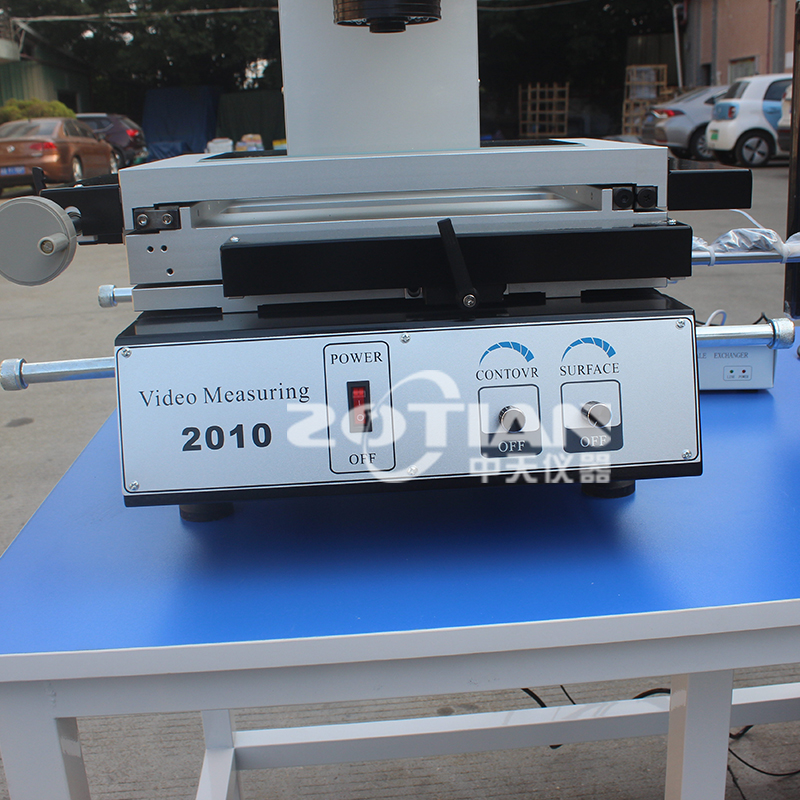

1、力求光學領域之高精度測量，獨立開發全大理石結構產品（底座,立柱,工作臺均采用高精度 “濟南青” 天然花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，
不易風化，能耐酸、堿及腐蝕氣體的侵蝕，永不變形、永不生銹；
2、加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高
性價比產品，讓您的選擇更加充滿信心！

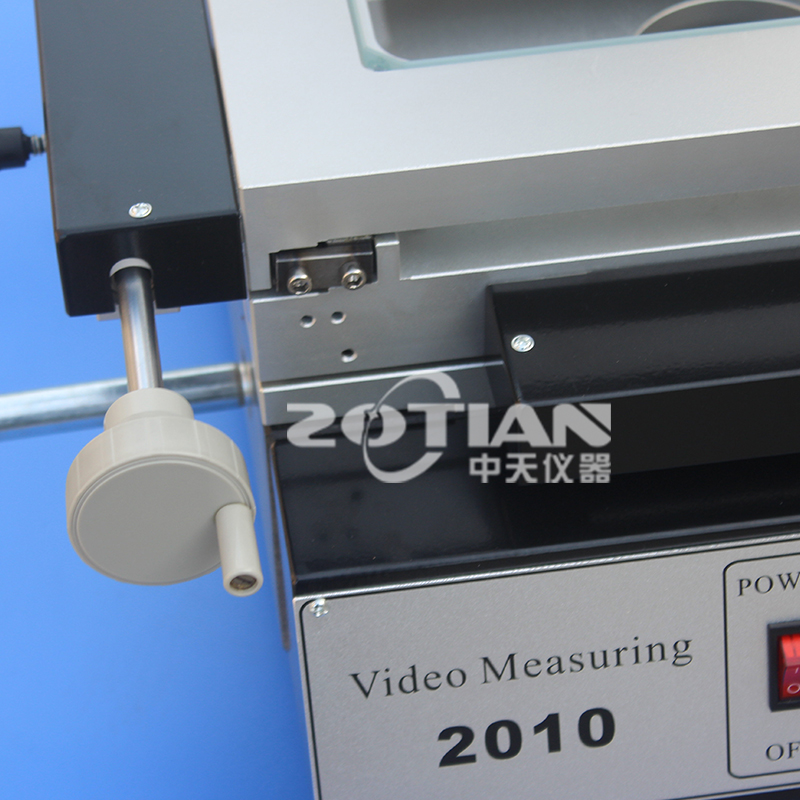

3、三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；

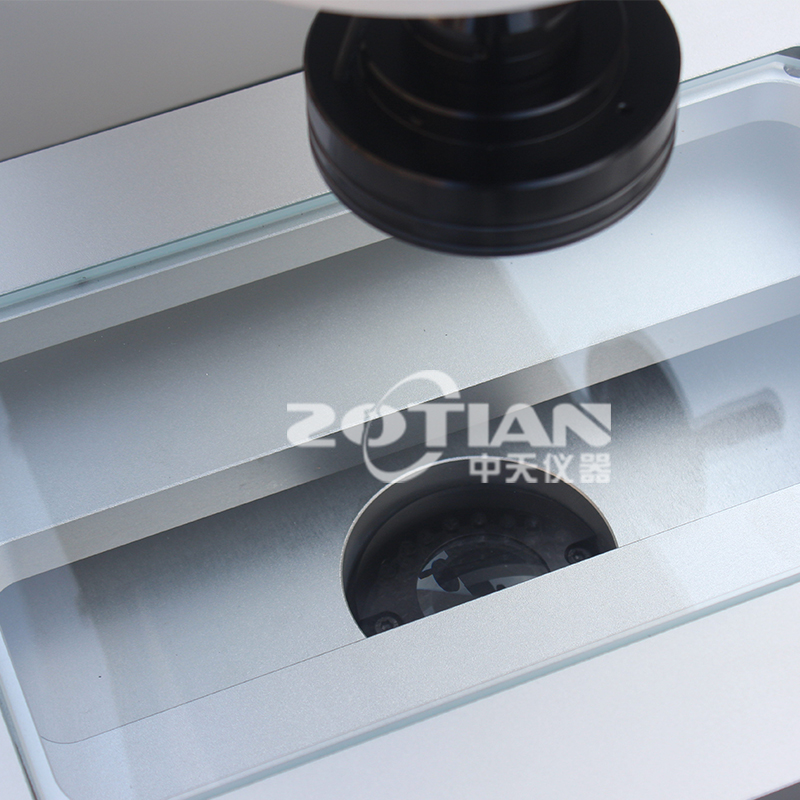

4、高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；

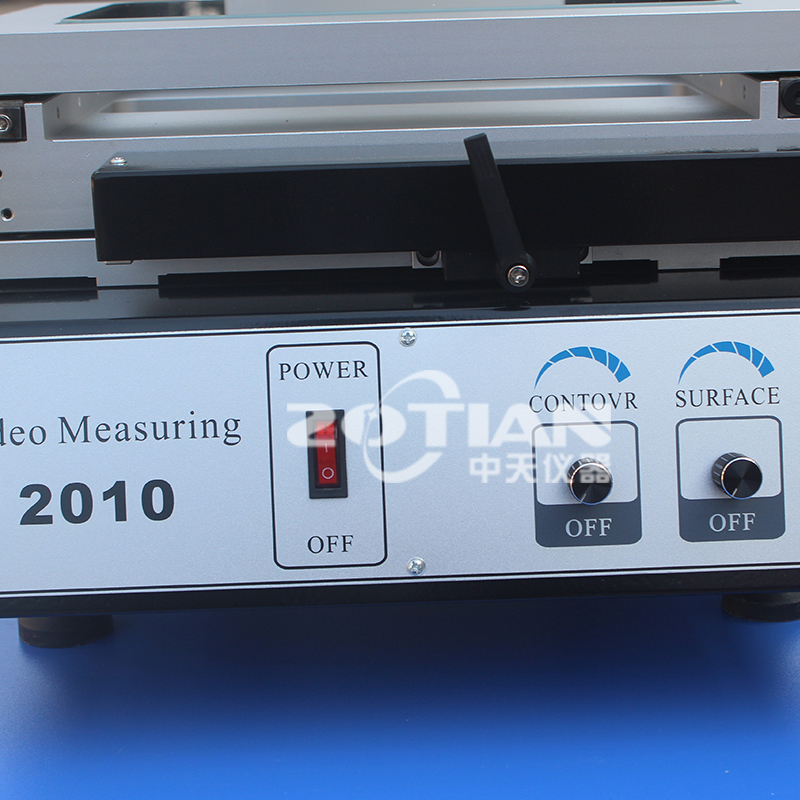

5、可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
6、由精密光學尺與數據處理器組成數字元測量及數據處理系統；
|
產品型號 |
ZT-2010 |
ZT-3020 |
ZT-4030 |
ZT-5040 |
ZT-6050 |
ZT-7060 |
|
X/Y行程 |
200×100 |
300×200 |
400×300 |
500×400 |
600×500 |
700×600 |
|
Z軸升降 |
150 |
150 |
150 |
200 |
200 |
200 |
|
玻璃臺 (mm) |
260×160 |
360×260 |
460×360 |
560×460 |
660×560 |
760×660 |
|
產品結構 |
底座,立柱,移動工作臺均采用高精度花崗石 |
|||||
|
照明系統 |
表面光源與透射光源均用LED，亮度可調 |
|||||
|
CCD攝像機 |
1/3″高清晰彩色CCD攝影機（也可按需要選配其他品牌） |
|||||
|
放大倍率 |
Step Zoom光學放大率：0.7～4.5X，影像放大率：30～225X |
|||||
|
測量精度 |
（3+L/200）um |
|||||
|
解析度 |
0.001mm |
|||||
|
重復性 |
0.002mm |
|||||
|
操作方式 |
ZT系列為手動操作；ZT-A系列為全自動操作 |
|||||
|
電源 |
220V(AC) / 50HZ |
|||||
|
建議環境 |
溫度：19～24℃，濕度：45%～75% |
|||||
|
保修期 |
兩年 |
|||||
|
備注 |
可選配Z軸影像測高或選配英國Reishaw探針接觸式測量 |
|||||
二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷， 既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、 海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、 高校等行業。
