三坐標測量儀點擊返回

Z軸升降：: 150

測量精度：: （3+L/200）um

解析度：: 0.001mm

重復性：: 0.002mm

建議環境：: 溫度：19～24℃

定制熱線：18024378065

點擊免費咨詢

解決方案提供

產品詳情

01產品簡介：Product introduction

1.1 二次元影像測量儀采用數字式測量方法,將被測物體外形通過圖像采集轉換到計算機中，采用艾斯瑞測量軟件
來測量物體尺寸,而傳統投影儀則是將物體通過光學投影放大后進行測量；
1.2 二次元影像測量儀主要應用于工件內部多種缺陷(焊縫、裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷既可以用于實驗室，也可以用于工程現場。廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。

02產品特點：Product introduction

2.1 力求光學領域之高精度測量，獨立開發全大理石結構產品（底座,立柱,工作臺均采用高精度 “濟南青” 純天然花崗石，兩層設計，精密級V型導軌，讓產品擁有極高的穩定性能及剛性），此花崗石化學性能穩定，
不易風化，能耐酸、堿及腐蝕氣體的侵蝕，永不變形、永不生銹；
2.2 加強產品結構及外觀設計，注重產品軟件功能實用性和穩定性，讓利促銷將利潤反饋給各界朋友，力求高性價比產品，讓您的選擇更加充滿信心！
2.3 三軸摩擦精密傳動，靈敏可靠，無背隙，并能快速移動；
2.4 高品質光學系統及高分辨率CCD，能確保清晰的測量畫面；
2.5 可調LED環形表面光源，實現大角度照明，避免工件受熱變形；
2.6 由精密光學尺與數據處理器組成數字元測量及數據處理系統；

03技術參數：Product introduction

產品型號	ZT-VMS-2010 ZT-VMS-2010A	ZT-VMS-3020 ZT-VMS-3020A	ZT-VMS-4030 ZT-VMS-4030A	ZT-VMS-5040 ZT-VMS-5040A	ZT-VMS-6050 ZT-VMS-6050A	ZT-VMS-7060 ZT-VMS-7060A
X/Y行程(mm)	200×100	300×200	400×300	500×400	600×500	700×600
Z軸升降(mm)	150	150	150	200	200	200
玻璃臺 (mm)	260×160	360×260	460×360	560×460	660×560	760×660
產品結構	底座,立柱,移動工作臺均采用高精度花崗石
照明系統	表面光源與透射光源均用LED，亮度可調
CCD攝像機	1/3″高清晰彩色CCD攝影機（也可按需要選配其他品牌）
放大倍率	Step Zoom光學放大率：0.7～4.5X，影像放大率：30～225X
測量精度	（3+L/200）um
解析度	0.001mm
重復性	0.002mm
操作方式	ZT-VMS系列為手動操作；ZT-VMS-A系列為全自動操作
電源	220V(AC) / 50HZ
建議環境	溫度：19～24℃，濕度：45%～75%
保修期	兩年
備注	可選配Z軸影像測高或選配英國Reishaw探針接觸式測量

04應用場景Application scenarios

二次元影像測量儀適用于鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。

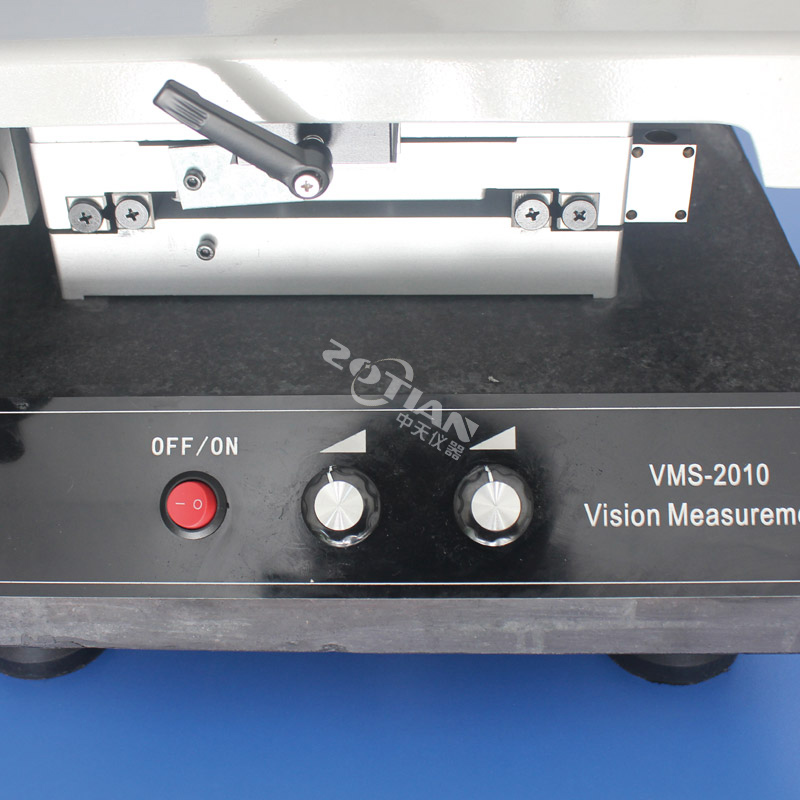

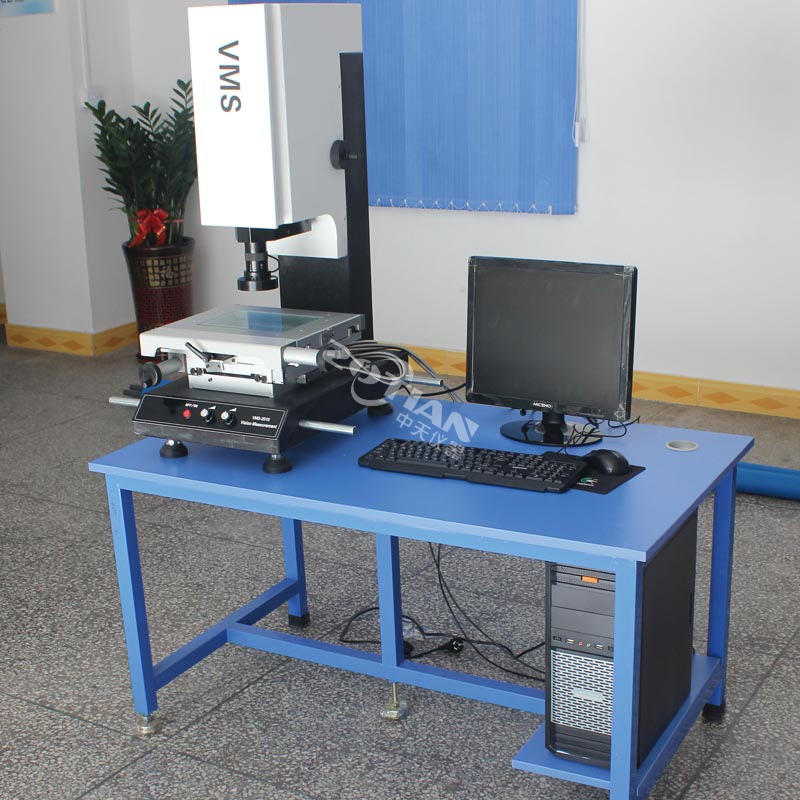

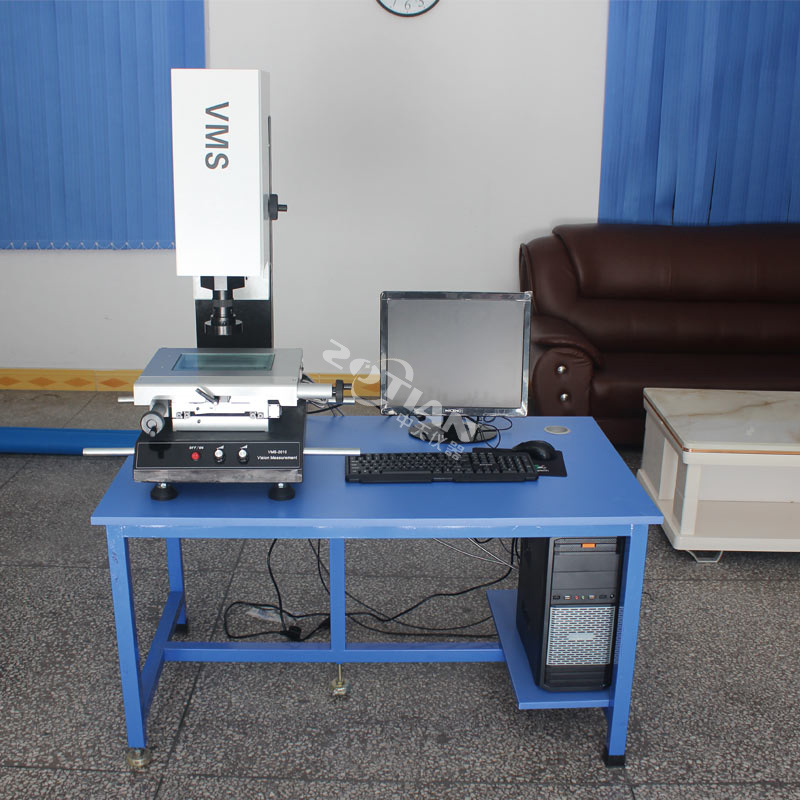

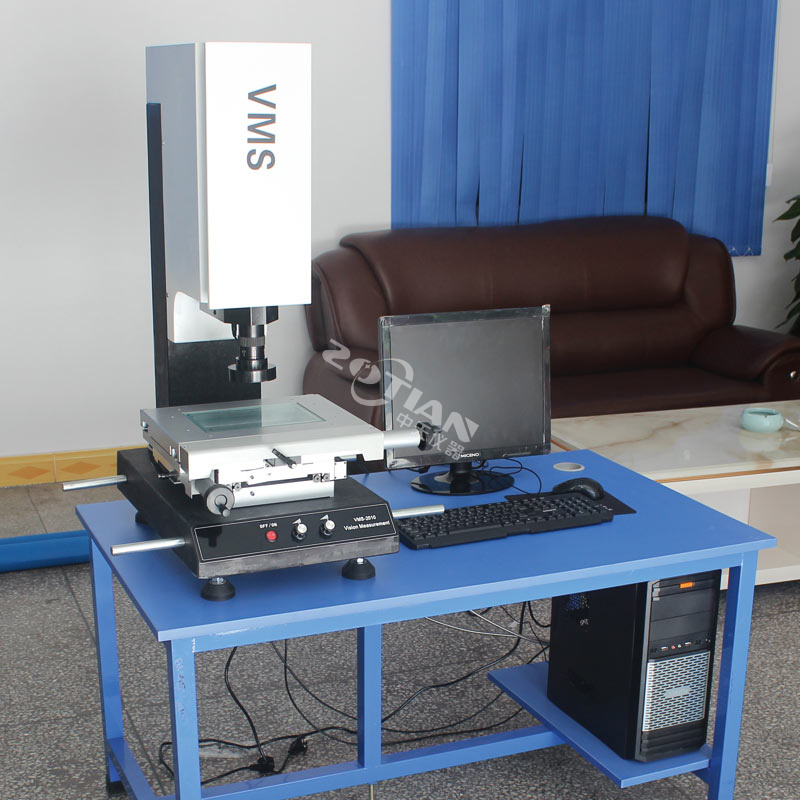

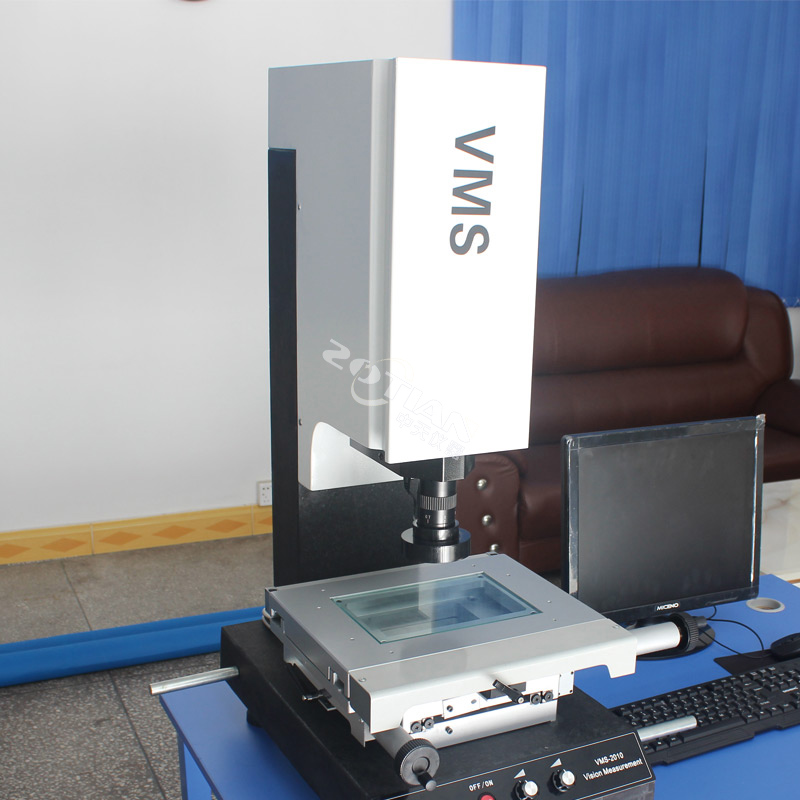

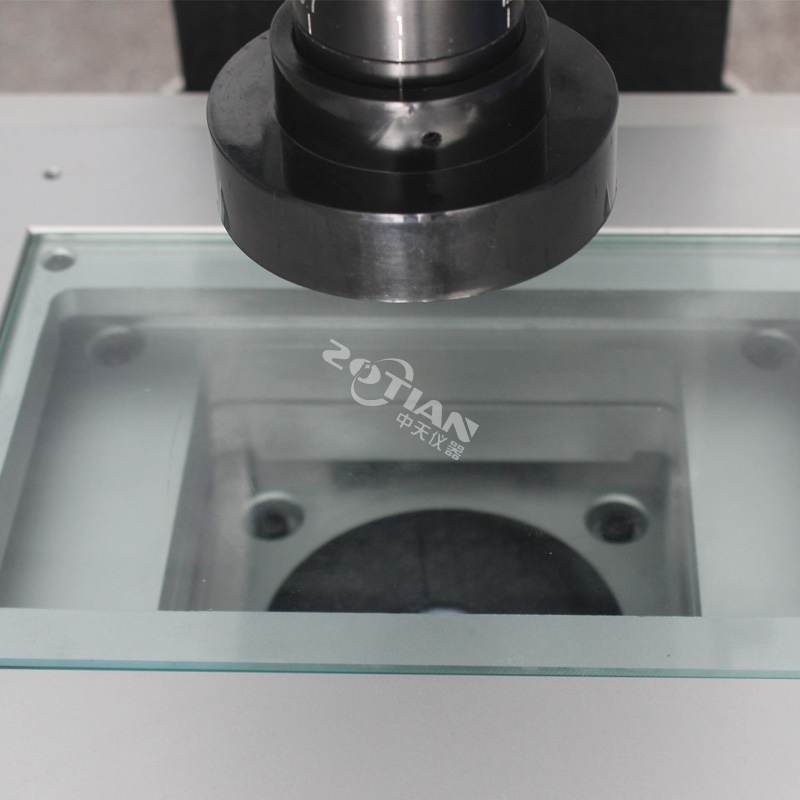

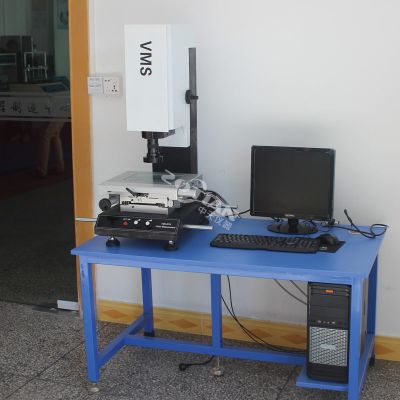

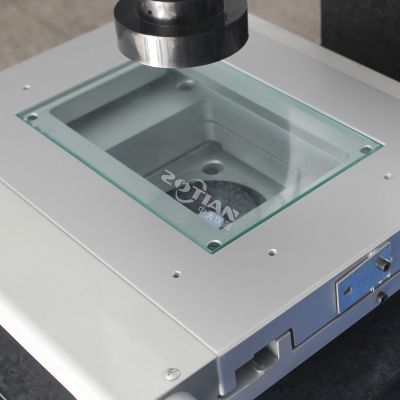

05產品圖展示Product map display
